بردهای هوشمند/تخته هوشمند/Smartborad

بردهای هوشمند به دو گروه کپی برد و برد هوشمند تعاملی تقسیم میشوند. بردهای هوشمند تعاملی شامل بردهای IR ، بردهای الکترومگنت، لمس تصویری نوری Optical Imagining که در ادامه توضیح داده خواهند شد.

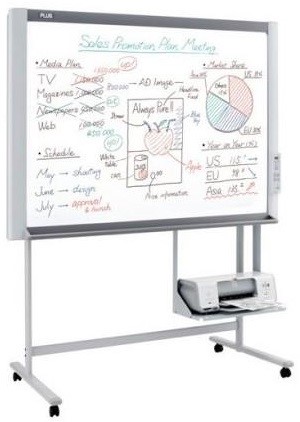

Copy board کپی برد

این سری از بردهای هوشمند نیازی به رایانه ندارند و شما تصویری بر روی آن نمیبینید. ظاهر آن مانند یک وایت برد ساده است که میتوانید به راحتی بر روی آن بنویسید . هر صفحه ای که نوشتید را میتوانید پرینت کنید و یا آن را ذخیره نموده و مورد استفاده قرار دهید. کپی برد Copyboard ابزاری ساده اما قدرتمند است که نتایج جلسات شما را به حداکثر می رساند.

درست مانند کاری که روی تخته وایت برد انجام می دهید، مستقیماً روی سطح پنل Copyboard می نویسید – یادداشت بردارید، نمودار رسم کنید و یا فرمول نویسی کنید. برخلاف زمانی که از تخته وایت برد استفاده می کنید، با Copyboard می توانید کار خود را حفظ کنید. شما می توانید آنچه را که روی تخته نوشته شده است چاپ یا به صورت الکترونیکی ذخیره کنید.

یا می توانید به سادگی به یک پانل تمیز بروید و به شما امکان می دهد بدون از دست دادن کار فعلی یا رشته فکر خود به نوشتن ادامه دهید!

بردهای هوشمند تعاملی SMART BORAD

بردهای هوشمند یا بردهای تعاملی به عنوان یک دستگاه ورودی برای رایانه شما عمل می کند و به شما امکان می دهد بر روی همه برنامه های روی رایانه عملیات مورد نیاز را انجام داده و یا آنها را کنترل نمایید . برای استفاده از بردهای هوشمد به دو جزء اضافی نیاز دارید: یک رایانه یا نوت بوک و یک پروژکتور دیجیتال. این اجزا به صورت زیر با هم کار می کنند:

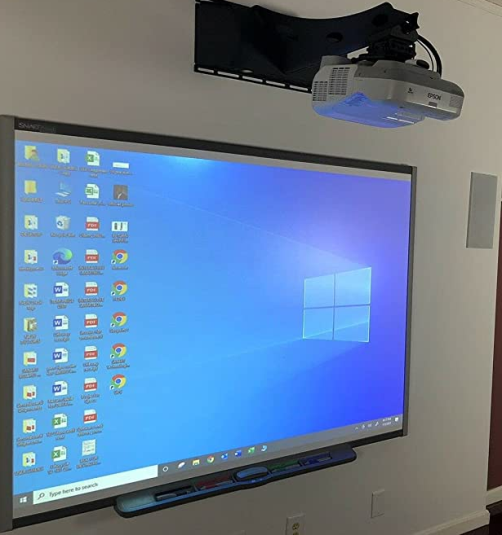

رایانه شما برنامه ای را اجرا می کند و تصویر را به پروژکتور می فرستد.

پروژکتور تصویر را روی برد هوشمند نمایش می دهد (این تصویر باید بر روی تخته هوشمند کالیبره شده باشد تا دقت آن بالا برود).

برد هوشمند که از طریق کابل usb و یا هر راه ارتباطی کهگر به رایانه شما متصل شده است تماس با صفحه نمایش خود را تشخیص می دهد و هر نقطه تماس را به رایانه متصل می فرستد.

هنگامی که SMART Learning Suite را نصب می کنید، می توانید به تمام ویژگی های تخته سفید تعاملی دسترسی داشته باشید. مجموعه آموزشی SMART شامل نرم افزار یادگیری مشارکتی SMART Notebook، SMART Ink و درایورهای محصول SMART است.

بردهای الکترومگنت

این سری از بردها ، تخته های سفید تعاملی هستند که از حسگرهای لمسی برای ورودی محتوا استفاده می کنند. این حس گرها بر روی سطح تخته وایت برد تعبیه شده اند. کاربران می توانند با قلم دیجیتال مخصوص همان برد بنویسند و ارائه خود را سفارشی کنند. بدیهیست با توجه به اینکه قلمهای این بردها فاقد جوهر میباشند ، حتما باید بر روی این بردها تصویر ویندوز یا لینوکس و یا هر تصویری که از طریق دیتا پروژکتوربر روی آنها تابانده شده است را داشته باشید. این دسته از بردها از طریق کابل مخصوص به رایانه شما وصل خواهند شد. تصویر دیتا پروژکتور بر روی صفحه آنها تنظیم و سپس کالیبره انجام خواهد شد. در اینصورت کنترل لازم ر بر روی صفحات ویندوز یا سایر پلت فرمها را خواهید داشت و به راحتی میتوانید با استفاده از نرم افزارهای مخصوص تدریس و ارائه و همچنین نرم افزارهای آفیس و یا آزمایشگاهی نسبت به تدریس و یا ارائه مطالب خود اقدام نمائید.

از آنجا که صفحه این بردها حساس میباشد لذا باید از ضربه فیزیکی بر روی صفحه آن جدا خودداری شود زیرا باعث از کار افتادن برد خواهد شد. همچنین از آن به عنوان یک وایت برد معمولی جهت استفاده از ماژیکهای وایت برد خودداری شود زیرا در اینصورت نمیتوان نوشته های روی وایت برد را پاک کرد. در صورت نیاز به استفاده از وایت برد معمولی میتوان از روکش نانو استفاده کرد. این روکش مخصوص، فاقد انعکاس نور بوده و میتوان با استفاده از ماژیک وایت برد بر روی آن نوشت

جهت تهیه ای روکش مخصوص میتوان از <<روکش نانو>> شرکت آذین برد استفاده کرد. این روکشها با عرض 122 و طول حداکثر تا پنجاه متر موجود می باشند

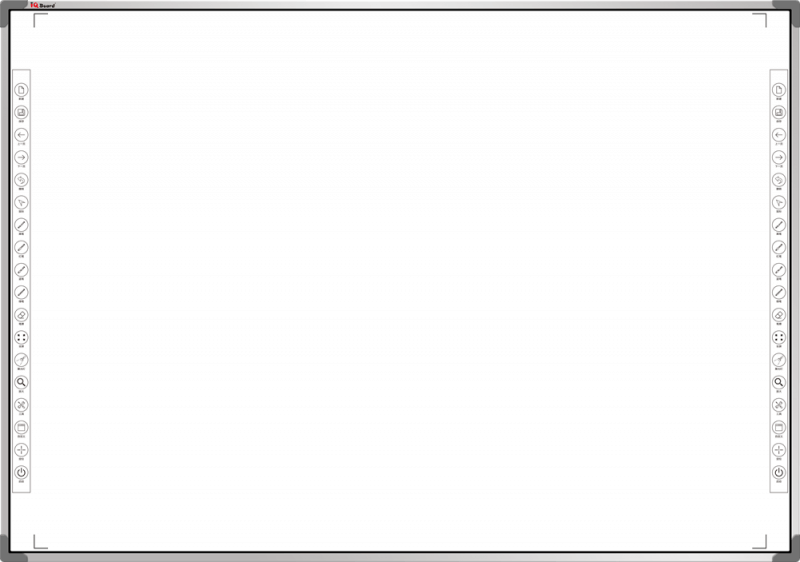

بردهای هوشمند مادون قرمز IR: InfraRef

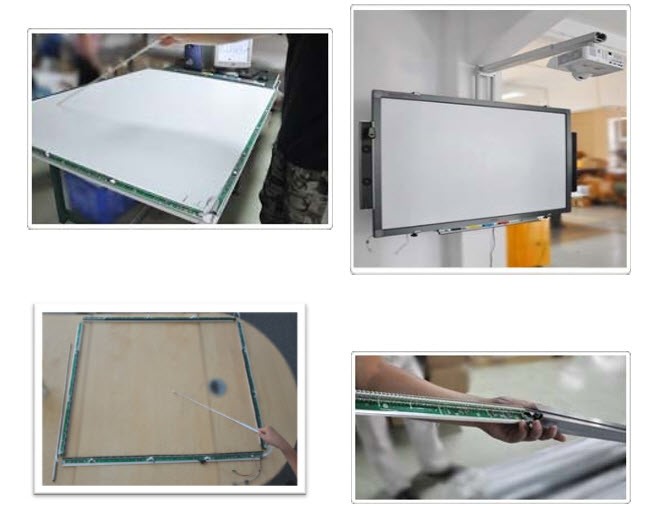

بطور کلی هر برد هوشمند از سه قسمت تخته،فریم و مدارهای LED تشکیل شده اند.آنچه باعث تفاوت در قیمت این بردها شده است جنس صفحه برد میباشد که در زیر توضیح داده شده است

بردهای با صفحه ملامینه: این نوع صفحه مات بوده و هیچگونه انعکاس نوری ندارد اما مشکل اصلی این است که نمیتوان با هیچ نوع ماژیک وایت بردی بر روی آن نوشت و در صورت نوشتن با مژیک بر روی صفحه اثر ماژیک پاک نمی شود و بمرور برد کدر شده و تصویر دیتا پروژکتور به وضوح دیده نمیشود. همچنین در مقابل خش ضعیف است
بردهای با صفحه نانو: صفحه این نوع بردها مات بوده و هیچگونه انعکاس نوری ندارد ، بسیار شفاف بوده و میتوان از آن به عنوان وایت برد هم استفاده کرد. در صورت نوشتن با ماژیک وایت برد میتوان آنرا پاک کرد. در صورت استفاده از دستمال نخی مرطوب همانند روز اول تمیز خواهد شد. بخاطر استفاده از لایه نانو نباید اجسام نوک تیز را بر روی آنها کشید زیرا خط و خش خواهد افتاد. لایه نانو قابل تعویض خواهد بود
بردهای با صفحه سرامیک. صفحه این بردها از جنس سرامیک میباشد. ضد خش ، ضد حرارت ، ضد رنگ میباشد. با هر نوع ماژیکی میتوان بر روی آن نوشت و به راحتی پاک میشود. صفحه دارای عمر طولانی بوده و مناسب برای استفاده در کلاسهای درس میباشد. این نوع بردها دارای انعکاس نور نقطه ای میباشند. یعنی نور دیتا پروزکتور بصورت یک نقطه برای هر دانش آموز در یک مکان خاص از برد و بهاندازه 5 سانتیمتر منعکس میشود. قیمت این نوع از بردها هم نسبت به سایر صفحات بالاتر میباشد.

فریم صفحه اکثر بردها از جنس آلومینیم میباشد و بسیار سبک و مقاوم میباشند.

آنچه موجب سرعت و دقت بالای بردها و همچنین مالتی یوزر بودن آنها میشود نوع LED های بکار برده شده در آن میباشد. تخته های هوشمند مادون قرمز با تشخیص وقفه های پرتوهای مادون قرمز ساطع شده توسط LED های تعبیه شده در قاب اطراف صفحه برد کار می کند.

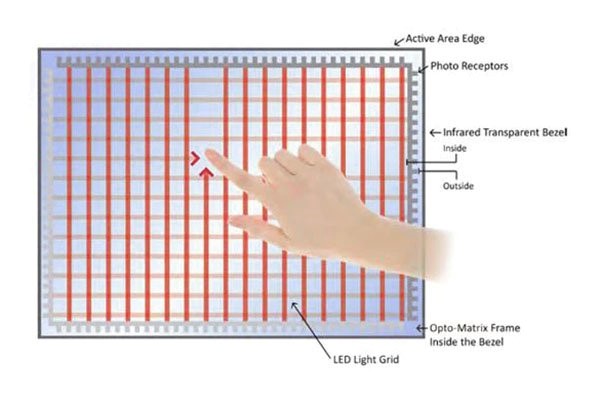

دو ردیف LED IR وجود دارد که پرتوهای IR نامرئی افقی و عمودی ایجاد می کند. آنها یک شبکه پرتو بزرگ را تشکیل می دهند که سطح روکش را می پوشاند. در این بین دو ردیف گیرنده نوری در طرف مقابل LED ها نصب شده است.

تا زمانی که یک جسم مات سطح را لمس کند، پرتوهای نور را از قطع میکنند یعنی سنسورهای گیرنده ال ای دی پرتو مادون قرمز از فرستنده را در آن نقیه خاص دریافت نمیکنند. گیرنده های نوری در هر دو جهت (عمودی و افقی) می توانند این وقفه توسط آن شی را تشخیص دهند، در نهایت مختصات x و y را محاسبه کنند و سپس سیگنال را به پردازنده ارسال کنند تا با اقدامات مربوطه پاسخ دهد.

لمسی تصویری نوری Optical Imagining

فناوری تصویربرداری نوری مادون قرمز از نورهای مادون قرمز استفاده می کند. تفاوت آن با فناوری اولیه مادون قرمز چیست؟

بیایید ساختار فناوری تصویربرداری نوری را ببینیم. دو سنسور تصویربرداری مادون قرمز در دو انتهای سمت بالا قرار دارند. این سنسورهای تصویربرداری مادون قرمز به عنوان ساطع کننده نور مادون قرمز و همچنین سنسورهای تصویربرداری عمل می کنند. نوارهای بازتابنده در سه طرف (سمت راست، چپ و پایین) قرار دارند

نورهای مادون قرمز از سنسورهای تصویربرداری مادون قرمز ساطع می شوند. این نورها توسط نوارهای بازتابنده در طرفین منعکس می شوند و از همان زوایایی که ساطع می شوند به سنسورهای تصویربرداری مادون قرمز باز می گردند. اگر صفحه لمسی لمس شود، نور مادون قطع میشود و به سنسورهای تصویربرداری مادون قرمز باز نمی گردد لذا موقعیت X , Y مشخص میشود و مختصات نقطه لمس بدست می آید بنابراین، نقطه لمس با مثلث محاسبه می شود.

طبیعتاً یک سایه روی نقطه مسدود شده ظاهر می شود. زوایای بین دو سنسور تصویربرداری مادون قرمز و سایه اندازه گیری خواهد شد.

کیت هوشمند

کیت برد هوشمند سامانه الکترونیکی هوشمند سازی دیتا پروژکتورها می باشد که در کنار هر نوع دیتا پروژکتور نصب شده و تصویر دیتا پروژکتور را هوشمند (لمسی ) می نماید. کیت بردها دارای سه نوع التراسونیک / آی آر و فرا لمسی میباشند که توضیحات آن در ادامه خواهد آمد

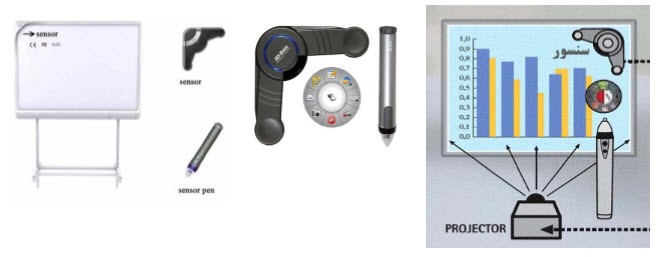

تکنولوژی آلتراسونیک + اینفرارد

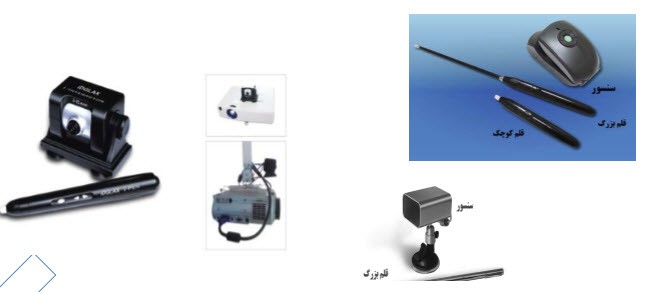

سنسور اینکیت برد هوشمند از تکنولوژی آلتراسونیک و اینفرارد برای تشخیص و نوشتن در مکان مورد اشاره استفاده می کند. سنسور در شکل های مختلف موجود می باشد که روی وایت برد یا کنار آن نصب می شود.

برای نصب سنسور این کیت برد هوشمند ها روی وایت برد های مغناطیسی می توان از نگهدارنده آهنربایی که به پشت سنسور متصل می شود استفاده کرد و روی برد های غیر مغناطیسی توسط پیچ و یا توسط نگهدارنده حبابی با مکش هوا نصب می گردد.

کیت برد هوشمند – آلترا سونیک

قابلیت ها کیت برد هوشمند آلتراسونیک

استفاده از این برد ها آسان می باشد.
قیمت مناسبی نسبت به نسل های قبلی دارد.
نصب آن ها ساده است.
قابلیت جابجایی و حمل بالایی دارند.
محدوده عملکرد صحیح این بردها معمولاً بین 80 تا 120 اینچ می باشد.

محدودیت ها کیت برد هوشمند آلترا سونیک

مهمترین محدودیت کیت برد هوشمند آلتراسونیک این است که سنسور این نوع برد ها فقط روی سطح های بسیار صاف که انحنای آن کمتر از 3 میلی متر باشد به درستی کار می کند. اگر روی سطح وایت برد خمیدگی با عمق بیشتر از 3 میلی متر وجود داشته باشد عملکرد سنسور مختل می شود.
سنسور دستگاه همیشه در معرض دید و ضربه دانش آموزان بوده و احتمال افتادن و شکستن سنسور زیاد می باشد.
نگهدارنده سنسور به مرور زمان خاصیت خود را از دست می دهد. همانطور که در شکل می بینید معلم مجبور به استفاده از چسب برای نگه داشتن سنسور روی وایت برد شده است. لازم است شرکت های سازنده نگهدارنده بهتری برای این سنسور ها طراحی کنند.
تمامی قلم های این کیت بردها کوچک بوده و دارای قلم بزرگ آنتن دار برای اشاره و نوشتن روی برد از فاصله دور نمی باشند، لازم به ذکراست که نقش قلم بزرگ در آموزش هوشمند بسیار قابل توجه می باشد به عنوان مثال با استفاده از قلم بزرگ، معلم دیگر در معرض نور دیتا پروژکتور نبوده و کمی دورتر ایستاده و تدریس خود را انجام می دهد که دانش آموزان دید بهتری از برد خواهند داشت.
قلم های برخی از دستگاه ها در موقع نوشتن تولید نویز و صدا می کنند که برای برخی معلمان خوشایند نیست.
سنسور این نوع برد ها نمی تواند به پرده نمایش متصل شود، با توجه به اینکه بهترین سطح برای نمایش تصویر دیتا پروژکتور پرده نمایش می باشد لذا مجبوراً با اتصال سنسور این کیت برد ها به وایت برد معمولی کلاس انعکاس شدید نور دیتا پروژکتور از وایت برد کلاس باعث ایجاد سر درد و سر گیجه در دانش آموزان و معلمان شده و در استفاده های طولانی مدت به چشم های آنها آسیب می رساند. همچنین انعکاس نور دیتا پروژکتور در قسمت هایی از تصویر باعث می شود دانش آموزان نتوانند از زوایای خاصی تصویر دیتا پروژکتور را به خوبی ببینند.

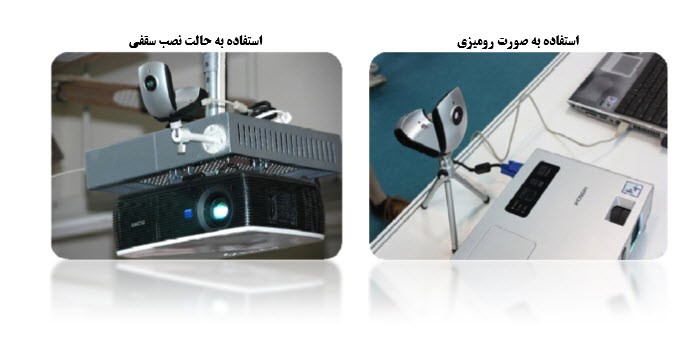

تکنولوژی کیت برد هوشمند اینفرارد

با ظهور این تکنولوژی انقلابی در زمینه بردهای هوشمند به وجود آمد. در این نوع تکنولوژی سنسور با استفاده از پایه مخصوصی روی دیتا پروژکتور قرار می گیرد و با یک بار تنظیم کردن به راحتی می توان برای همیشه از آن استفاده کرد. با توجه به قیمت مناسب و کارکرد عالی کیت برد های نسل سوم این نوع برد ها بیشترین استفاده در آموزش و پرورش کلیه کشور های دنیا دارند. نحوه کار این برد ها به گونه ای است که یک دیود اینفرارد روی نوک قلم ها کار گذاشته شده است که سنسور موقعیت قلم را با استفاده از آن روی برد تشخیص می دهد به همین علت بدون تماس قلم به صفحه و از فاصله چند متری نیز می توان روی برد چیزی نوشت که در حقیقت یک برد هوشمند با عملکرد 3 بعدی به وجود می آید.

کیت برد هوشمند – آی آر

قابلیت ها کیت برد هوشمند اینفرارد

سنسور های اینفرارد با قابلیت هوشمند سازیپرده نمایش مشکل انعکاس نور دیتا پروژکتور از روی وایت برد های معمولی را به طور کامل حل نموده است.
سنسور این نوع بردها می تواند تصویر دیتا پروژکتور را روی هر سطحی که نمایش داده شود (مانند وایت برد کلاس، دیوار، پرده نمایش، میز، زمین و … ) تبدیل به برد هوشمند نماید.
با استفاده از این برد ها هیچ چیزی در دسترس ضربه و دستکاری دانش آموزان وجود ندارد چون سنسور این برد ها روی دیتا پروژکتور در سقف نصب می شود لذا از لحاظ عدم دسترسی دانش آموزان به سنسور، امنیت لازم را در کلاس داشته و می توانند برای مدارس انتخاب خوبی باشند.
اندازه عملکرد صحیح این برد ها معمولاً بیشتر از 150 اینچ می باشد، یعنی تصویر دیتا پروژکتور را می توان تا 150 اینچ بزرگ کرده و هوشمند نمایید.
این کیت برد ها قیمت مناسبی نسبت به سایر کیت برد ها دارند.
میزان مصرف باطری قلم این نوع کیت برد ها بسیار کم می باشد.
در برخی از این کیت بردها امکان تنظیمات اولیه اتوماتیک در کمتر از 10 ثانیه امکان پذیر می باشد که نیازی به تنظیم کردن دستی دستگاه و لمس کردن نقاط با قلم برای کالیبره کردن برد وجود ندارد.
این نوع کیت برد ها قابلیت هوشمند سازی تمامی تلویزیون ها و نمایشگر هایLCD را دارند.

محدودیت ها کیت برد هوشمند اینفرارد

تنها محدودیت این کیت برد ها عدم عملکرد قلم روی سایه شخص می باشد، چون سنسور روی دیتا پروژکتور قرار می گیرد لذا در جاهایی از تصویر که سایه معلم می افتد امکان نوشتن وجود ندارد.

البته در جایی که سایه افتاده است چیزی قابل مشاهده نمی باشد که بخواهیم چیزی در آن قسمت بنویسیم و با کمی جابجا شدن مشکل حل می شود. شاید این محدودیت باعث شود تا معلمان همیشه به این نکته توجه کنند که در جاهایی که قلم نمی نویسد دانش آموزان نیز نمی توانند چیزی ببینند.طریقه گرفتن قلم و نوشتن معلمان به گونه ای است که هیچ وقت دقیقاً سطح مقابل خود را نمی نویسند و همیشه با دست باز جایی از برد را می نویسند که همه دانش آموزان بتوانند دید لازم را داشته باشند.

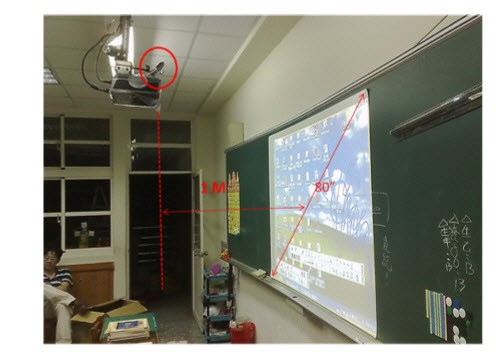

توجه: در مدل های جدید که سنسور ازفاصله یک متر تا 45 سانتی متری وایت برد نصب می شود این محدودیت رفع شده است . به این نوع سنسور ها سنسور های Short Throw گفته می شود.

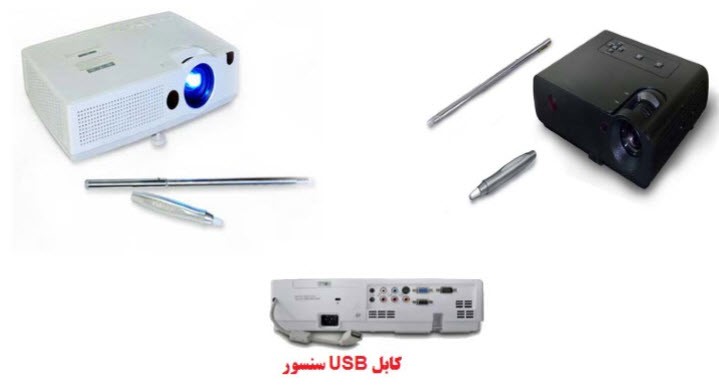

دیتا پروژکتور های هوشمند با تکنولوژی اینفرارد

در دیتا پروژکتور های هوشمند در حقیقت یک عدد سنسور در داخل یک دیتا پروژکتور تعبیه شده است که دقیقاَ کار سنسور اینفرارد را انجام می دهد. این کار را می توان برای تمامی دیتا پروژکتور ها در خود مدرسه نیز انجام دهیم. کافی است دیتا پروژکتور را باز کرده و سنسور را در داخل دیتا پروژکتور تعبیه نمائیم.

کیت برد هوشمند – دیتای هوشمند

قابلیت ها

با توجه به اینکه سنسور در داخل دیتا پروژکتور تعبیه شده است راه اندازی پروژکتور های هوشمند آسان تر از به کاربردن یک دیتا پروژکتور معمولی با یک عدد کیت برد به صورت مجزا می باشد.

محدودیت ها

با توجه به اینکه این دو دستگاه در یک دستگاه تعبیه شده است همانند چاپگر های چند کاره در صورت بروز مشکل در یک دستگاه، دستگاه دیگر هم تحت شعاع قرار می گیرد.
برخی از این نوع دستگاه ها تقلبی و چینی بوده که به هیچ وجه قابل اطمینان نبوده، یعنی نام و مارک معتبری ندارند.
هزینه این دیتا پروژکتور ها از مجموع هزینه یک عدد کیت برد هوشمند معادل و یک عدد دیتا پروژکتور معادل بیشتر است.
با خرید یک کیت برد هوشمند از آن برای هوشمند سازی تمامی دیتا پروژکتور های موجود در مدرسه می توان استفاده کرد ولی امکان جدا کردن سنسور از خود دستگاه در دیتا پروژکتور های هوشمند وجود ندارد.
محدودیت مهم این کیت برد هوشمند عدم عملکرد قلم روی سایه ها می باشد، چون سنسور روی دیتا پروژکتور قرار می گیرد لذا در جاهایی از تصویر که سایه معلم می افتد قلم عملکرد مطلوبی ندارد.
در برخی مواقع کشش کابلUSBاز پشت دیتا پروژکتور موجب قطع شدن کابل سنسور داخلی شده و مشکلاتی را بوجود می آورد.

– کیت برد هوشمند فرا لمسی (تکنولوژی اینفرارد + وایرلس + لیزر)

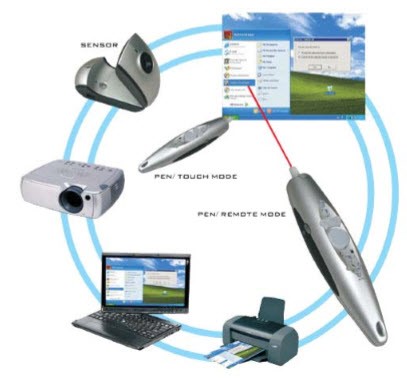

در نسل چهارم کیت برد هایی هوشمند از سه تکنولوژی اینفرارد، وایرلس و لیزر به صورت همزمان استفاده شده است.

کیت برد های نسل چهارم علاوه بر دارا بودن تمامی قابلیت های سایر برد های هوشمند، قابلیت های بسیار جالب و منحصر به فرد دیگری در آموزش دارند.

تکنولوژی لمسی از فاصله نزدیک و تکنولوژی فرا لمسی از فاصله دور تا 20 متر موجب شده است تا کیت برد های نسل چهارم نقطه اوج تکنولوژی برد هوشمند باشند.

قلم های این نسل یک کنترل کننده کامل برنامه پاورپوینت می باشند، کلید های مخصوصی برای اجرای اسلایدها، رفتن به اسلاید بعدی، بازگشت به اسلاید قبلی و همچنین کلید های دیگری برای نوشتن و پاک کردن روی اسلاید ها در نظر گرفته شده است.

کلید هایPage Up , Page Down , Enter , F11 , F5 ، Print Screen، راست کلیک و چپ کلیک که به صورت ترکیبی نیز استفاده می شوند جهت سهولت کار با نرم افزار های مختلف تعبیه شده که با استفاده از فاصله 20 متری ابزار بسیار قوی و کاربردی در آموزش هوشمند به وجود آورده اند.

با تکنولوژی فرا لمسی ، معلم در حین قدم زدن در کلاس و نگاه کردن به تکالیف دانش آموزان و یا در حین رفع اشکال گروه ها از هر نقطه کلاس که مایل باشد می تواند کنترل کاملی روی برد داشته باشد. به طور مثال کتاب الکترونیکی را ورق زده و یا قسمتی از آن را زوم نماید و دور نکات مهم با اشعه لیزر خط بکشد، سوالات امتحانی و صفحات مختلفی از کتب درسی را وارد صفحه نموده و توضیحاتی ارائه نماید. همچنین معلم می تواند از هر نقطه کلاس، کامپیوتر خود را روشن و یا خاموش نموده و یا نرم افزار جدیدی را باز کند.

کیت برد هوشمند – pgm 110

با استفاده از کیت برد های نسل چهارم چندین امکان در یک قلم فراهم می شود:

تمامی قابلیت های یک برد هوشمند (به حالت فرا لمسی : هر سطحی با استفاده از اشعه لیزر از فاصله 20 متری لمسی می شود )

شامل کلید های کاربردی از صفحه کلید که باعث می شود مراجعه معلم به صفحه کلید کمتر شود (مثلاً کلیدF5 که باعث اجرای اسلاید های پاورپوینت می شود)
اشاره گر لیزری روی قلم که علاوه بر اشاره کردن به قسمت های مختلف برد می توان برای نوشتن و باز کردن فایل ها و کار با کامپیوتر نیز از آن استفاده کرد.

تکنولوژی کالیبره کردن اتوماتیک چیست؟ (Auto Alignment)

جدید ترین تکنولوژی در زمینه کالیبره کردن برد هوشمند می باشد که با استفاده از این تکنولوژی مفید نیازی به تنظیمات دستی و لمس نقاط مختلف برای کالیبره کردن برد هوشمند نمی باشد.

با استفاده ازاین تکنولوژی تصویر دیتا پروژکتور روی هر سطحی که باشد در عرض 3 الی 10 ثانیه به صورت اتوماتیک تشخیص داده شده، کالیبره شده و آماده استفاده می شود.

در روش قدیمی، کالیبره کردن معمولاً با استفاده از قلم یا انگشت دست بود که نقاط مختلفی (معمولاً 9نقطه) لمس می شد تا صفحه به درستی شناسایی شود، معلمان در این روش مشکلاتی داشتند از جمله اگر تصویر دیتا پروژکتور در ارتفاع بالاتری قرار می گرفت لمس کردن نقاط بالایی برای معلمان سخت می شد و یا مجبور به استفاده از قلم بزرگ می شدند.

در برخی از بردهای هوشمند هر دو امکان کالیبره کردن به روش سنتی (دستی) و به روش اتوماتیک مقدور می باشد.
